Nguyên lý máy lạnh công nghiệp: Cấu tạo và 4 bước hoạt động

Nguyên lý máy lạnh công nghiệp dựa trên chu trình nhiệt động khép kín, trong đó môi chất lạnh liên tục hấp thụ nhiệt tại khu vực cần làm mát và thải nhiệt ra môi trường bên ngoài. Chu trình này được thực hiện qua bốn giai đoạn chính gồm nén, ngưng tụ, tiết lưu và bay hơi.

Tuy cùng sử dụng nguyên lý trao đổi nhiệt, mỗi hệ thống như máy lạnh cục bộ công suất lớn, VRV/VRF, Chiller, máy lạnh nguyên cụm, AHU hay FCU lại có cách phân phối hơi lạnh khác nhau. Hiểu đúng nguyên lý hoạt động giúp doanh nghiệp lựa chọn thiết bị phù hợp, vận hành tiết kiệm điện và phát hiện sớm những dấu hiệu bất thường.

Máy lạnh công nghiệp là gì?

Máy lạnh công nghiệp là hệ thống điều hòa hoặc làm lạnh có công suất lớn, được thiết kế để phục vụ nhà xưởng, nhà máy, kho hàng, trung tâm thương mại, văn phòng lớn, phòng máy chủ và các khu vực có tải nhiệt cao.

So với máy lạnh dân dụng, hệ thống công nghiệp thường có:

• Công suất làm lạnh lớn hơn.
• Khả năng hoạt động liên tục trong nhiều giờ.
• Hệ thống đường ống, quạt và bộ điều khiển phức tạp hơn.
• Khả năng phân phối khí lạnh cho nhiều khu vực.
• Yêu cầu cao hơn về thiết kế, lắp đặt và bảo trì.

Tùy mục đích sử dụng, máy lạnh công nghiệp có thể làm lạnh trực tiếp bằng môi chất lạnh hoặc làm lạnh gián tiếp thông qua nước lạnh.

Nguyên lý máy lạnh công nghiệp hoạt động như thế nào?

Về cơ bản, máy lạnh công nghiệp không tạo ra hơi lạnh theo nghĩa tuyệt đối. Hệ thống thực hiện việc thu nhiệt từ không gian cần làm mát rồi chuyển lượng nhiệt đó ra bên ngoài.

Môi chất lạnh, thường được gọi là gas lạnh, tuần hoàn trong hệ thống và thay đổi trạng thái liên tục. Khi đi qua dàn lạnh, môi chất hấp thụ nhiệt. Khi đi qua dàn ngưng, môi chất thải nhiệt ra môi trường.

Chu trình làm lạnh cơ bản gồm bốn bước:

1. Nén môi chất lạnh.
2. Ngưng tụ và thải nhiệt.
3. Tiết lưu để giảm áp suất.
4. Bay hơi và hấp thụ nhiệt.

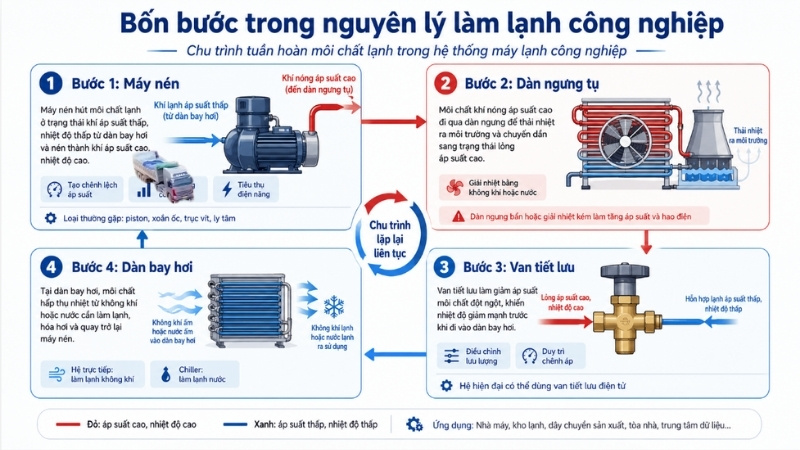

Bốn bước trong nguyên lý làm lạnh công nghiệp

Bước 1: Máy nén hút và nén môi chất lạnh

Máy nén, còn gọi là block hoặc compressor, hút môi chất lạnh ở trạng thái khí có áp suất thấp và nhiệt độ thấp từ dàn bay hơi. Sau đó, máy nén ép môi chất thành khí có áp suất cao và nhiệt độ cao.

Quá trình này có thể hình dung tương tự việc bơm xe đạp. Khi không khí bị nén lại, nhiệt độ tại đầu bơm sẽ tăng lên. Trong hệ thống máy lạnh, máy nén tạo ra sự chênh lệch áp suất cần thiết để môi chất có thể tuần hoàn.

Máy nén là một trong những bộ phận quan trọng nhất của hệ thống, ảnh hưởng trực tiếp đến:

• Công suất làm lạnh.
• Khả năng vận hành liên tục.
• Mức tiêu thụ điện năng.
• Độ ổn định của toàn hệ thống.

Các loại máy nén thường gặp trong máy lạnh công nghiệp gồm máy nén piston, máy nén xoắn ốc, máy nén trục vít và máy nén ly tâm.

Bước 2: Dàn ngưng tụ thải nhiệt ra môi trường

Sau khi rời máy nén, môi chất lạnh ở trạng thái khí nóng, áp suất cao được đưa đến dàn ngưng tụ. Tại đây, nhiệt được truyền từ môi chất ra môi trường bên ngoài.

Tùy loại hệ thống, dàn ngưng có thể giải nhiệt bằng:

• Không khí: Quạt hút hoặc thổi không khí qua dàn trao đổi nhiệt.
• Nước: Nước giải nhiệt hấp thụ nhiệt tại bình ngưng rồi được đưa đến tháp giải nhiệt.

Khi thải bớt nhiệt, môi chất chuyển dần từ trạng thái khí sang trạng thái lỏng nhưng vẫn duy trì áp suất cao.

Nếu dàn ngưng bám bụi, quạt giải nhiệt yếu hoặc tháp giải nhiệt hoạt động không hiệu quả, áp suất hệ thống có thể tăng, khiến máy nén chịu tải lớn và tiêu thụ nhiều điện hơn.

Bước 3: Van tiết lưu làm giảm áp suất môi chất

Môi chất lạnh dạng lỏng, áp suất cao tiếp tục đi qua van tiết lưu. Bộ phận này làm giảm áp suất môi chất một cách đột ngột, khiến nhiệt độ của môi chất giảm mạnh trước khi đi vào dàn bay hơi.

Van tiết lưu có nhiệm vụ:

• Điều chỉnh lưu lượng môi chất lạnh.
• Duy trì chênh lệch áp suất giữa phía cao áp và thấp áp.
• Đảm bảo lượng môi chất đi vào dàn bay hơi phù hợp với tải lạnh.

Trong các hệ thống hiện đại, van tiết lưu điện tử có thể điều chỉnh lưu lượng môi chất chính xác theo nhu cầu sử dụng thực tế.

Bước 4: Dàn bay hơi hấp thụ nhiệt

Sau khi qua van tiết lưu, môi chất lạnh có áp suất và nhiệt độ thấp đi vào dàn bay hơi. Tại đây, môi chất hấp thụ nhiệt từ không khí hoặc nước cần làm lạnh.

Trong hệ thống máy lạnh trực tiếp, quạt đưa không khí trong phòng đi qua dàn lạnh. Nhiệt từ không khí được truyền sang môi chất, khiến không khí giảm nhiệt độ trước khi được thổi trở lại không gian sử dụng.

Trong hệ thống Chiller, dàn bay hơi không làm lạnh trực tiếp không khí mà làm lạnh nước. Nước lạnh sau đó được bơm đến AHU hoặc FCU để trao đổi nhiệt với không khí.

Sau khi hấp thụ nhiệt, môi chất chuyển thành dạng khí và quay trở lại máy nén để bắt đầu một chu trình mới.

Dịch vụ sửa máy lạnh công nghiệp tại Bình Dương uy tín, chuyên nghiệp tại Điện lạnh Phạm Trường.

Các bộ phận chính của máy lạnh công nghiệp

Nguyên lý hệ thống Chiller công nghiệp

Chiller là hệ thống làm lạnh gián tiếp, thường được sử dụng cho nhà máy, tòa nhà lớn, trung tâm thương mại, khách sạn và các công trình có tải lạnh cao.

Chiller không đưa môi chất lạnh trực tiếp đến từng phòng. Thay vào đó, thiết bị làm lạnh nước rồi bơm nước lạnh đến các dàn AHU hoặc FCU.

Chu trình nước lạnh của Chiller

Nước lạnh từ Chiller được bơm đến AHU hoặc FCU. Khi không khí đi qua dàn coil, nước lạnh hấp thụ nhiệt từ không khí. Sau đó, nước có nhiệt độ cao hơn quay trở lại Chiller để tiếp tục được làm lạnh.

Thông số nhiệt độ nước phụ thuộc vào thiết kế, nhưng nhiều hệ thống điều hòa tiện nghi sử dụng nước lạnh cấp khoảng 6–7°C và nước hồi khoảng 11–12°C.

Chiller giải nhiệt gió

Chiller giải nhiệt gió sử dụng quạt để đưa không khí qua dàn ngưng, từ đó thải nhiệt trực tiếp ra môi trường.

Hệ thống thường gồm:

• Máy nén.
• Dàn bay hơi làm lạnh nước.
• Dàn ngưng giải nhiệt bằng không khí.
• Quạt giải nhiệt.
• Bơm nước lạnh.
• AHU hoặc FCU.

Ưu điểm của Chiller giải nhiệt gió là không cần tháp giải nhiệt và hệ thống nước giải nhiệt. Tuy nhiên, hiệu quả hoạt động có thể bị ảnh hưởng khi nhiệt độ ngoài trời quá cao hoặc dàn ngưng bị bám bụi.

Chiller giải nhiệt nước

Chiller giải nhiệt nước sử dụng nước để nhận nhiệt từ bình ngưng. Nước giải nhiệt sau đó được bơm lên tháp giải nhiệt để thải nhiệt ra môi trường.

Hệ thống thường có hai vòng nước tách biệt:

• Vòng nước lạnh: Chiller – bơm nước lạnh – AHU/FCU – Chiller.
• Vòng nước giải nhiệt: Bình ngưng – bơm nước giải nhiệt – tháp giải nhiệt – bình ngưng.

Hai vòng nước này không trộn trực tiếp với nhau. Việc phân biệt rõ giúp tránh nhầm lẫn rằng nước từ AHU hoặc FCU sẽ đi thẳng lên tháp giải nhiệt.

Nguyên lý hệ thống VRV và VRF

VRV và VRF là hệ thống điều hòa trung tâm sử dụng môi chất lạnh trực tiếp. Một hoặc nhiều cụm dàn nóng có thể kết nối với nhiều dàn lạnh trong công trình.

Hệ thống tự động điều chỉnh lưu lượng môi chất cấp đến từng dàn lạnh dựa trên nhu cầu thực tế của từng khu vực.

Quá trình hoạt động của VRV/VRF

• Dàn nóng nén và ngưng tụ môi chất lạnh.
• Môi chất được phân phối qua hệ thống ống đồng đến các dàn lạnh.
• Van tiết lưu điện tử tại từng dàn lạnh điều chỉnh lượng môi chất.
• Dàn lạnh hấp thụ nhiệt tại từng phòng hoặc khu vực.
• Môi chất quay trở lại dàn nóng để tiếp tục chu trình.

Nhờ khả năng điều chỉnh công suất theo tải, hệ thống VRV/VRF phù hợp với văn phòng, khách sạn, bệnh viện, trường học, biệt thự, showroom và công trình có nhiều khu vực sử dụng độc lập.

Ưu điểm của VRV/VRF

• Điều chỉnh nhiệt độ riêng cho từng khu vực.
• Tiết kiệm diện tích lắp đặt dàn nóng.
• Khả năng điều chỉnh công suất linh hoạt.
• Dễ kết nối hệ thống quản lý tòa nhà.
• Có nhiều loại dàn lạnh như cassette, nối ống gió, áp trần và treo tường.

Nguyên lý máy lạnh tủ đứng công nghiệp

Máy lạnh tủ đứng công suất lớn thường hoạt động theo chu trình nén hơi trực tiếp, tương tự máy lạnh dân dụng nhưng có công suất và lưu lượng gió lớn hơn.

Đối với máy tủ đứng dạng rời, dàn lạnh và dàn nóng là hai cụm riêng biệt, kết nối với nhau bằng ống đồng. Dàn lạnh hút không khí trong phòng, đưa qua dàn bay hơi rồi thổi khí lạnh trở lại không gian.

Ngoài ra còn có máy lạnh nguyên cụm, còn gọi là máy lạnh packaged. Dòng này có thể tích hợp nhiều bộ phận trong cùng một cụm và phân phối khí lạnh qua hệ thống ống gió.

Vì vậy, không phải mọi máy lạnh tủ đứng công nghiệp đều có dàn nóng và dàn lạnh nằm trong cùng một khối.

Nguyên lý hoạt động của AHU và FCU

AHU và FCU không phải là máy tạo nước lạnh. Đây là các thiết bị trao đổi nhiệt và phân phối không khí, thường kết hợp với Chiller.

Nguyên lý AHU

AHU có lưu lượng gió lớn, thường phục vụ nhà xưởng, trung tâm thương mại, bệnh viện, phòng sạch và khu vực cần xử lý không khí tập trung.

Không khí được hút qua các bộ lọc, đi qua dàn coil nước lạnh rồi được quạt đưa vào hệ thống ống gió. Tùy thiết kế, AHU còn có thể thực hiện:

• Lọc bụi.
• Cấp gió tươi.
• Kiểm soát nhiệt độ.
• Kiểm soát độ ẩm.
• Thu hồi nhiệt.

Nguyên lý FCU

FCU có kích thước nhỏ hơn AHU và thường phục vụ từng phòng hoặc từng khu vực riêng biệt. Nước lạnh đi qua dàn coil, quạt hút không khí phòng qua dàn rồi thổi khí mát trở lại.

FCU thường được sử dụng trong văn phòng, khách sạn, căn hộ, phòng họp và các khu chức năng của tòa nhà.

So sánh nguyên lý Chiller và VRV/VRF

Vai trò của block trong máy lạnh công nghiệp

Block là tên gọi phổ biến của máy nén. Đây là bộ phận tạo ra sự chênh lệch áp suất để môi chất lạnh lưu thông trong hệ thống.

Nếu không có máy nén, môi chất không thể tuần hoàn giữa dàn bay hơi và dàn ngưng, khiến hệ thống không thể thực hiện quá trình hấp thụ và thải nhiệt.

Block máy lạnh công nghiệp có thể gặp các vấn đề như:

• Chạy nóng bất thường.
• Kêu lớn hoặc rung mạnh.
• Đóng ngắt liên tục.
• Dòng điện vận hành cao.
• Không khởi động.
• Nhảy CB hoặc rơ-le bảo vệ.
• Giảm khả năng nén.

Nguyên nhân có thể liên quan đến dàn ngưng bẩn, quạt giải nhiệt yếu, thiếu môi chất, dư môi chất, hệ thống bị nghẹt, điện áp không ổn định hoặc hư hỏng cơ khí bên trong máy nén.

Những yếu tố ảnh hưởng đến hiệu suất máy lạnh công nghiệp

Dàn lạnh và dàn nóng bám bụi

Bụi bẩn làm giảm khả năng trao đổi nhiệt, khiến hệ thống phải vận hành lâu hơn để đạt nhiệt độ yêu cầu.

Môi chất lạnh không đủ hoặc không đúng định lượng

Thiếu môi chất làm giảm khả năng hấp thụ nhiệt. Tuy nhiên, việc nạp quá nhiều gas cũng có thể làm áp suất tăng và ảnh hưởng đến máy nén.

Quạt và bơm hoạt động không ổn định

Quạt yếu làm giảm lưu lượng gió qua dàn trao đổi nhiệt. Với Chiller, bơm nước hoạt động không đúng lưu lượng cũng ảnh hưởng trực tiếp đến hiệu quả làm lạnh.

Đường ống và bảo ôn xuống cấp

Đường ống rò rỉ, bảo ôn hư hỏng hoặc đọng sương có thể gây thất thoát nhiệt và làm giảm hiệu suất hệ thống.

Chọn công suất không phù hợp

Máy thiếu công suất sẽ phải hoạt động liên tục nhưng vẫn không đủ lạnh. Máy có công suất quá lớn có thể làm tăng chi phí đầu tư và vận hành không tối ưu.

Thiết kế phân phối gió không hợp lý

Miệng gió, ống gió và hướng thổi cần được tính toán phù hợp. Nếu bố trí sai, một số khu vực có thể quá lạnh trong khi khu vực khác không đủ mát.

Dấu hiệu máy lạnh công nghiệp hoạt động không đúng nguyên lý

• Không gian lâu đạt nhiệt độ cài đặt.
• Gió thổi yếu hoặc nhiệt độ gió không đủ lạnh.
• Máy nén chạy liên tục nhưng hiệu quả thấp.
• Dàn nóng tỏa nhiệt kém hoặc quạt không hoạt động.
• Máy nén nóng, kêu lớn hoặc đóng ngắt liên tục.
• Dàn lạnh đóng tuyết.
• Đường ống đọng sương bất thường.
• Hệ thống chảy nước hoặc thoát nước kém.
• Điện năng tiêu thụ tăng rõ rệt.
• Bộ điều khiển hiển thị mã lỗi.

Khi xuất hiện những dấu hiệu trên, hệ thống cần được kiểm tra dàn trao đổi nhiệt, quạt, bơm, áp suất môi chất, dòng điện, cảm biến và các thiết bị điều khiển.

Vì sao cần hiểu nguyên lý máy lạnh công nghiệp?

Hiểu nguyên lý hoạt động không chỉ dành cho kỹ thuật viên mà còn giúp doanh nghiệp quản lý hệ thống hiệu quả hơn.

• Chọn đúng loại hệ thống cho từng công trình.
• Ước tính chính xác công suất cần sử dụng.
• Phát hiện sớm dấu hiệu vận hành bất thường.
• Xây dựng lịch vệ sinh và bảo trì phù hợp.
• Giảm tiêu hao điện năng.
• Hạn chế hư hỏng máy nén và linh kiện quan trọng.
• Kéo dài tuổi thọ hệ thống.

Nên chọn hệ thống máy lạnh công nghiệp nào?

Việc lựa chọn hệ thống cần dựa trên diện tích, chiều cao trần, tải nhiệt, số lượng người, máy móc tỏa nhiệt, thời gian vận hành và yêu cầu kiểm soát nhiệt độ.

• Máy lạnh tủ đứng hoặc áp trần: Phù hợp khu vực rộng, cần lắp đặt nhanh và làm lạnh trực tiếp.
• Máy lạnh âm trần cassette: Phù hợp văn phòng, showroom, nhà hàng và không gian cần thẩm mỹ.
• Máy lạnh nối ống gió: Phù hợp công trình cần giấu thiết bị và phân phối gió qua nhiều vị trí.
• VRV/VRF: Phù hợp tòa nhà, khách sạn, văn phòng và công trình có nhiều khu vực điều khiển độc lập.
• Chiller: Phù hợp nhà máy, tòa nhà lớn và công trình có tải lạnh cao.
• Máy lạnh chính xác: Phù hợp phòng máy chủ, trung tâm dữ liệu và khu vực cần kiểm soát nhiệt độ, độ ẩm liên tục.

Câu hỏi thường gặp về nguyên lý máy lạnh công nghiệp

Nguyên lý máy lạnh công nghiệp là quá trình tuần hoàn môi chất lạnh qua bốn giai đoạn nén, ngưng tụ, tiết lưu và bay hơi. Điểm khác biệt giữa các hệ thống nằm ở cách tạo và phân phối năng lượng lạnh. Máy lạnh cục bộ và VRV/VRF sử dụng môi chất lạnh để làm mát trực tiếp tại dàn lạnh. Trong khi đó, Chiller làm lạnh nước rồi đưa nước đến AHU hoặc FCU để xử lý không khí. Việc hiểu đúng từng nguyên lý giúp doanh nghiệp lựa chọn hệ thống phù hợp, sử dụng tiết kiệm điện và chủ động hơn trong công tác vệ sinh, bảo trì, sửa chữa.
